加強型刮板輸送機舌板分鏈齒
技術領域
本實用新型涉及一種刮板輸送機的零部件，具體是一種加強型刮板輸送機舌板分鏈齒。
背景技術
刮板輸送機是煤礦生產的重要運輸設備,對于整個工作面的安全生產起著至關重要的作用。刮板輸送機在運行過程中遇到的事故多為斷鏈?zhǔn)鹿剩ㄟ^不斷分析刮板輸送機斷鏈?zhǔn)鹿试虬l(fā)現，主要原因是因為刮板輸送機上的舌板與分鏈齒焊接不牢固、焊接工藝差，常常造成分鏈齒折斷，分鏈齒折斷后就會導致刮板輸送機瓢鏈甚至斷鏈。為保證生產的正常運行和安全，舌板上的分鏈齒折斷問題成為了目前亟待解決的問題。
發明內容
本實用新型的目的是為了解決現有刮板輸送機上的舌板與分鏈齒由于焊接不牢固、焊接工藝差等原因而容易折斷的問題，而提供一種加強型刮板輸送機舌板分鏈齒。
本實用新型是通過以下技術方案實現的：
一種加強型刮板輸送機舌板分鏈齒，包括舌板和分鏈齒，舌板上位于固定分鏈齒的一面開設有梯形卡槽（梯形中平行的兩邊叫做梯形的底邊，短的一邊叫上底，長的一邊叫下底；不平行的兩邊叫腰。梯形卡槽的上邊位于舌板的表面一側），分鏈齒上與舌板固定的一端設有用于與舌板上梯形卡槽配合卡接的梯形卡塊（梯形卡塊的上邊與分鏈齒端固定）；分鏈齒上的梯形卡塊插設于舌板上的梯形卡槽內并且焊接固定。
分鏈齒上梯形卡塊的腰和下邊的夾角為45°，舌板上梯形卡槽的腰和下邊的夾角為45°。45°的角度受力均衡，固定效果最好。
分鏈齒上的梯形卡塊插設于舌板上的梯形卡槽內后，梯形卡塊的兩腰及長邊與梯形卡槽的兩腰及長邊之間留有5mm的間隙，間隙中焊接焊料來固定分鏈齒與舌板。舌板與分鏈齒焊接固定時，除表面焊接焊料固定外，間隙中焊接焊料能進一步地增強舌板與分鏈齒間的焊接強度。
舌板和分鏈齒是由KR-500二氧化碳?xì)怏w保護電焊機焊接固定的。該焊接機焊接效果最好，焊接下的強度更強。
本實用新型設計巧妙、結構合理，梯形設計的卡槽卡棱相互咬合并焊接固定，卡固穩定性好、強度高，通過長時間的觀察和使用，未發現分鏈齒與舌板間有開焊、裂縫現象的出現，從而延長了舌板與分鏈齒的使用壽命，減少了刮板輸送機斷鏈?zhǔn)鹿实陌l(fā)生。
附圖說明

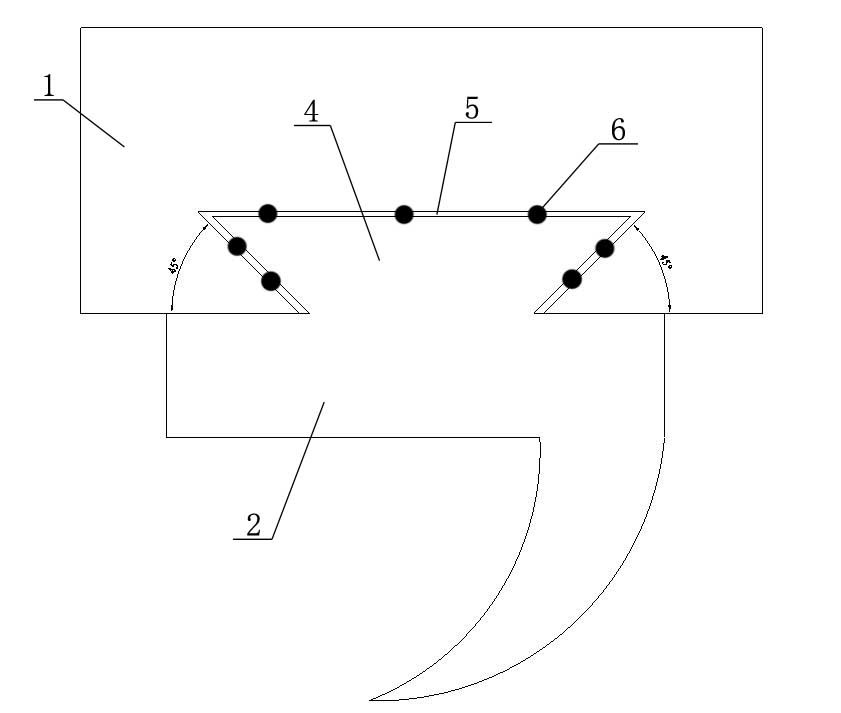

圖1為本實用新型的結構示意圖；

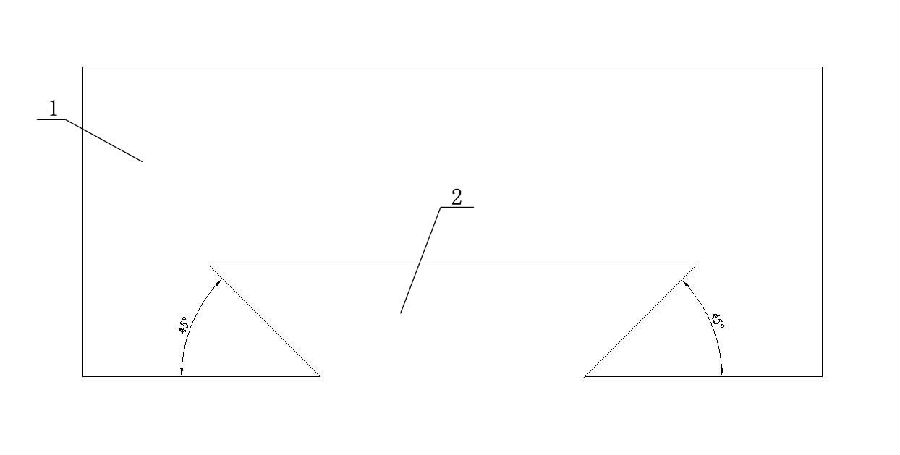

圖2為本實用新型中舌板結構示意圖；
圖3為本實用新型中分鏈齒結構示意圖；
圖中：1-舌板、2-分鏈齒、3-梯形卡槽、4-梯形卡塊、5-間隙、6-焊料。
具體實施方式
以下結合附圖對本實用新型作進一步地描述：
如圖1、2、3所示，一種加強型刮板輸送機舌板分鏈齒，包括舌板1和分鏈齒2，舌板1上位于固定分鏈齒2的一面開設有梯形卡槽3，分鏈齒2上與舌板1固定的一端設有用于與舌板1上梯形卡槽3配合卡接的梯形卡塊4；分鏈齒2上的梯形卡塊4插設于舌板1上的梯形卡槽3內并且焊接固定。
舌板1上梯形卡槽3的腰和下邊的夾角為45°，分鏈齒2上梯形卡塊4的腰和下邊的夾角為45°。分鏈齒2上的梯形卡塊4插設于舌板1上的梯形卡槽3內后，梯形卡塊4的兩腰及長邊與梯形卡槽3的兩腰及長邊之間留有5mm的間隙5，間隙5中焊接焊料6來固定分鏈齒2與舌板1。舌板1和分鏈齒2是由KR-500二氧化碳?xì)怏w保護電焊機焊接固定的。
權利要求書
1、一種加強型刮板輸送機舌板分鏈齒，包括舌板（1）和分鏈齒（2），其特征在于：舌板（1）上位于固定分鏈齒（2）的一面開設有梯形卡槽（3），分鏈齒（2）上與舌板（1）固定的一端設有用于與舌板（1）上梯形卡槽（3）配合卡接的梯形卡塊（4）；分鏈齒（2）上的梯形卡塊（4）插設于舌板（1）上的梯形卡槽（3）內并且焊接固定。
2、根據權利要求1所述的加強型刮板輸送機舌板分鏈齒，其特征在于：舌板（1）上梯形卡槽（3）的腰和下邊的夾角為45°，分鏈齒（2）上梯形卡塊（4）的腰和下邊的夾角為45°。
3、根據權利要求1或2所述的加強型刮板輸送機舌板分鏈齒，其特征在于：分鏈齒（2）上的梯形卡塊（4）插設于舌板（1）上的梯形卡槽（3）內后，梯形卡塊（4）的兩腰及長邊與梯形卡槽（3）的兩腰及長邊之間留有5mm的間隙（5），間隙（5）中焊接焊料（6）來固定分鏈齒（2）與舌板（1）。
4、根據權利要求1或2所述的加強型刮板輸送機舌板分鏈齒，其特征在于：舌板（1）和分鏈齒（2）是由KR-500二氧化碳?xì)怏w保護電焊機焊接固定的。
5、根據權利要求3所述的加強型刮板輸送機舌板分鏈齒，其特征在于：舌板（1）和分鏈齒（2）是由KR-500二氧化碳?xì)怏w保護電焊機焊接固定的。
說明書摘要
本實用新型為一種加強型刮板輸送機舌板分鏈齒，解決了現有刮板輸送機上的舌板與分鏈齒由于焊接不牢固、焊接工藝差等原因而容易折斷的問題。本實用新型包括舌板和分鏈齒，舌板上位于固定分鏈齒的一面開設有梯形卡槽，分鏈齒上與舌板固定的一端設有用于與舌板上梯形卡槽配合卡接的梯形卡塊；分鏈齒上的梯形卡塊插設于舌板上的梯形卡槽內并且焊接固定。本實用新型設計巧妙、結構合理，梯形設計的卡槽卡棱相互咬合并焊接固定，卡固穩定性好、強度高，通過長時間的觀察和使用，未發現分鏈齒與舌板間有開焊、裂縫現象的出現，從而延長了舌板與分鏈齒的使用壽命，減少了刮板輸送機斷鏈?zhǔn)鹿实陌l(fā)生。
說明書附圖
圖1 圖2
圖3
