消失模鑄造模型
技術領域
本實用新型涉及一種鑄造模型，具體是一種消失模鑄造模型。
背景技術
消失模是一種全新的鑄造工藝，具有鑄造質量好，生產成本低，結構設計自由度大，是鑄造工藝的一個重要發展方向。目前在金屬液的充型特性，涂料性質，模樣的熱解技術不成熟，造成鑄件澆注時塌箱，表面增碳，鑄件夾砂（即通常所稱的“白色”缺陷。
消失模鑄造的造型工藝是把發泡成形的模型，加內澆道、冒口、涂料烘干后，由內澆道、橫澆道、立澆道組裝在砂箱里埋干砂后加澆口杯，用專用塑料布封口，抽真空進行澆注，由于立澆道、澆口杯的連接處封閉不嚴密，抽真空時易把干砂隨鐵液抽到鑄型內，形成鑄件夾砂，即白色缺陷，而造成產品報廢，或只能做低端產品。
發明內容
本實用新型的目的是解決現有消失模鑄造時易把干砂隨鐵液抽到鑄型內形成白色缺陷的問題，提供一種改進的消失模鑄造模型。
為實現上述目的，本實用新型采用的技術方案是：
一種消失模鑄造模型，包括消失模砂箱，砂箱內設置有內澆道、橫澆道和立澆道，砂箱頂端設有與立澆道相通的澆口杯，所述的澆口杯由連成一體的設于砂箱頂部外側的水玻璃砂上型和設于砂箱頂部內側的水玻璃砂下型組成，水玻璃砂上型中部開有澆口，水玻璃砂下型中部設有與立澆道和水玻璃砂上型上的澆口相通的通孔。
本實用新型所述的消失模鑄造模型，使水玻璃砂上型、水玻璃下型以及立澆道形成無縫隙平面密封體，干砂通過抽不到時鑄型內，故不存在夾砂，不會形成白色缺陷。
采用本實用新型所述的消失模鑄造模型，實現了無白色鑄件生產，從只能生產一般鑄件，轉向高端產品煤機的主要配件和汽車零部件的生產，易操作，比原來的冒口節約36%，節省鐵液50%，減輕了工人的勞動強度。
附圖說明

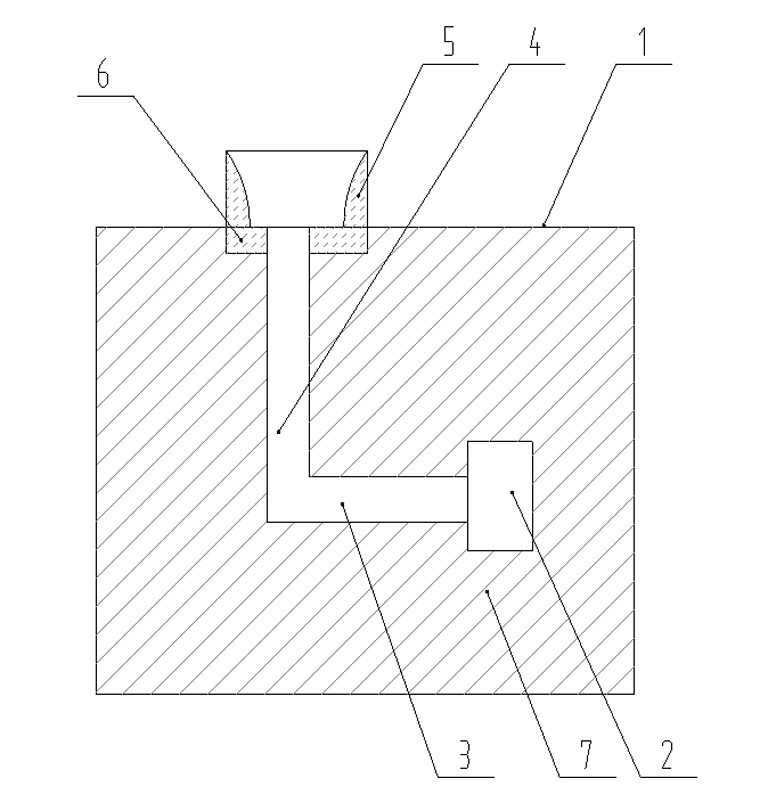

圖1為本實用新型消失模鑄造模型的結構示意圖；
圖中：1-砂箱，2-內澆道，3-橫澆道，4-立澆道，5-水玻璃上型，6-水玻璃下型，7-干砂。
具體實施方式
以下結合附圖對本實用新型所述的技術方案做具體說明。
一種消失模鑄造模型，包括消失模砂箱1，砂箱1內設置有內澆道2、橫澆道3和立澆道4，砂箱1頂端外側設有做為澆口杯的水玻璃砂上型5，砂箱1頂端內側設有與水玻璃砂上型5連接的水玻璃砂下型6，水玻璃砂下型6與立澆道4連成一體。在砂箱1內埋干砂7，抽真空進行澆注。
制作時，先用箱外箱立澆道4頂部做下箱，裝水玻璃砂吹二氧化碳硬化起模，形成的水玻璃砂下型6和立澆道4形成一個整體平面。在砂箱1頂端外側用上箱裝澆口杯模樣，裝水玻璃砂吹二氧化碳起模制作水玻璃砂上型。做好的水玻璃砂上型5和水玻璃砂下型6對齊立澆道口形成兩個無縫隙平面密封體。
權利要求書
1、一種消失模鑄造模型，包括消失模砂箱（1），砂箱（1）內設置有內澆道（2）、橫澆道（3）和立澆道（4），砂箱（1）頂端設有與立澆道（4）相通的澆口杯，其特征在于：所述的澆口杯由連成一體的設于砂箱（1）頂部外側的水玻璃砂上型（5）和設于砂箱（1）頂部內側的水玻璃砂下型（6）組成，水玻璃砂上型（5）中部開有澆口，水玻璃砂下型（6）中部設有與立澆道（4）和水玻璃砂上型（5）上的澆口相通的通孔。
說明書摘要
本實用新型涉及鑄造模型，為了解決現有消失模鑄造時易把干砂隨鐵液抽到鑄型內形成白色缺陷的問題，本實用新型提供的一種改進的消失模鑄造模型，包括消失模砂箱，砂箱內設置有內澆道、橫澆道和立澆道，砂箱頂端設有與立澆道相通的澆口杯，所述的澆口杯由連成一體的設于砂箱頂部外側的水玻璃砂上型和設于砂箱頂部內側的水玻璃砂下型組成，水玻璃砂上型中部開有澆口，水玻璃砂下型中部設有與立澆道和水玻璃砂上型上的澆口相通的通孔。水玻璃砂上型、水玻璃下型以及立澆道形成無縫隙平面密封體，干砂通過抽不到時鑄型內，故不存在夾砂，不會形成白色缺陷。
說明書附圖
圖1
