多角度傾斜運輸巷道實用型風門
技術領域
本實用新型涉及礦井通風技術領域，特別涉及一種適用于大傾角巷道中兼顧行人、運料并能起到隔斷風流的作用的風門，具體是一種多角度傾斜運輸巷道實用型風門。
背景技術
在一些多角度傾斜巷道中，設置風門后當需要提升物料時，由于巷道的坡度不一，提升物料的鋼絲繩撐緊拉直后容易把風門損壞，造成維護頻繁、勞動強度增大、成本提高，而且漏風嚴重等問題，這成為擺在相關技術人員面前的一道難題。
發明內容
本實用新型的目的是為了解決在多角度傾斜巷道中提升物料時容易把風門損壞、漏風嚴重等問題，而提供一種多角度傾斜運輸巷道實用型風門。
本實用新型是通過以下技術方案實現的：
一種多角度傾斜運輸巷道實用型風門，包括用于封堵巷道的墻體以及安裝在墻體中間位置的風門，在墻體上位于風門上方的位置開設有調風窗，調風窗上安裝有能左右滑動的第一窗門（即可以通過推拉第一窗門來實現調風窗的開閉）；在風門的底部開設有運料窗，運料窗上安裝有能左右滑動的第二窗門（即可以通過推拉第二窗門來實現運料窗的開閉），運料窗的面積與調風窗的面積相等（運料窗是供提升物料的鋼絲通過的，運料窗的高度隨巷道傾角的大小而定，若巷道傾角越大，則提升物料的鋼絲繩越高，則運料窗的高度越高；由于運料窗的面積和調風窗的面積相等，所以當運料窗的高度確定后，根據調風窗的面積即可推算出運料窗的寬度）。
當需要提升物料時，先開啟運料窗，后關閉調風窗（為了減少漏風）；開啟運料窗時，只需人工推拉即第二窗門即可，無需借助其他工具，可操作性強，鋼絲繩從運料窗中通過，運料通風互不干擾，確保了風門不受鋼絲繩的損壞，同時也確保了采區的通風系統穩定可靠。
進一步的，在風門上位于運料窗頂部的位置安裝有定滑輪。穿過運料窗的鋼絲繩可以放置于定滑輪上，進一步防止了鋼絲繩對風門的損壞。
本實用新型的有益效果如下：
1、采用手動操作，安裝維護簡單方便，整體剛性好，失效風險低，精度要求低，維護成本低，設置靈活性大；
2、可頻繁開啟和關閉，提高使用壽命；
3、傾角適應范圍大，適合多角度斜坡運輸；
4、工效及經濟效益：應用前，提升物料時，每周要對風門進行維護，使用一個月后就需要更換風門；使用本實用新型風門后，每月只需要上些潤滑油進行簡單的維護，風門使用壽命可延長至5年或更久，實用價值和經濟價值相當可觀。
附圖說明

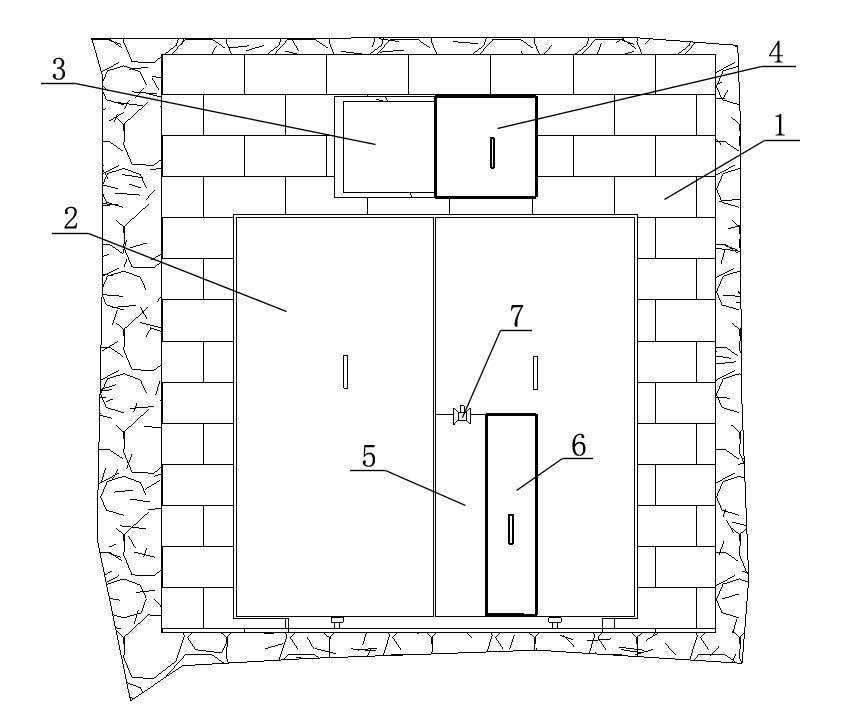

圖1為本實用新型的結構示意圖；
圖中：1-墻體、2-風門、3-調風窗、4-第一窗門、5-運料窗、6-第二窗門、7-定滑輪。
具體實施方式
以下結合附圖對本實用新型作進一步的描述：
如圖1所示，一種多角度傾斜運輸巷道實用型風門，包括用于封堵巷道的墻體1以及安裝在墻體1中間位置的風門2，在墻體1上位于風門2上方的位置開設有調風窗3，調風窗3上安裝有能左右滑動的第一窗門4；在風門2的底部開設有運料窗5，運料窗5上安裝有能左右滑動的第二窗門6，運料窗5的面積與調風窗3的面積相等。
具體實施時，在風門2上位于運料窗5頂部的位置安裝有定滑輪7。
權利要求書
1、一種多角度傾斜運輸巷道實用型風門，包括用于封堵巷道的墻體（1）以及安裝在墻體（1）中間位置的風門（2），其特征在于：在墻體（1）上位于風門（2）上方的位置開設有調風窗（3），調風窗（3）上安裝有能左右滑動的第一窗門（4）；在風門（2）的底部開設有運料窗（5），運料窗（5）上安裝有能左右滑動的第二窗門（6），運料窗（5）的面積與調風窗（3）的面積相等。
2、根據權利要求1所述的多角度傾斜運輸巷道實用型風門，其特征在于：在風門（2）上位于運料窗（5）頂部的位置安裝有定滑輪（7）。
說明書摘要
本實用新型為一種多角度傾斜運輸巷道實用型風門，解決了在多角度傾斜巷道中提升物料時容易把風門損壞、漏風嚴重等問題。本實用新型包括用于封堵巷道的墻體以及安裝在墻體中間位置的風門，在墻體上位于風門上方的位置開設有調風窗，調風窗上安裝有能左右滑動的第一窗門；在風門的底部開設有運料窗，運料窗上安裝有能左右滑動的第二窗門，運料窗的面積與調風窗的面積相等。本實用新型采用手動操作，安裝維護簡單方便，整體剛性好，失效風險低，精度要求低，維護成本低，設置靈活性大；本實用新型風門使用壽命可延長至5年或更久，實用價值和經濟價值相當可觀。
說明書附圖
圖1
