專利號：ZL200620128301.3
專利發明人：鄭云瑞
1 技術領域
本實用新型涉及一種電源控制裝置，具體為一種電源自動切換裝置。
2 發明內容
本實用新型為了解決現有供電回路的供電電源出現故障后而造成由其控制的系統處于無監控狀態運行的問題，提供一種電源自動切換裝置。
本實用新型是采用如下技術方案實現的：電源自動切換裝置，包括殼體及置于殼體內的控制電路，所述的控制電路包括與殼體上的接線端子相連的輸入線端A1，B1，C1和輸入線端A2，B2，C2、空氣開關ZK1，ZK2和交流接觸器C1，C2，輸入線端A1，B1，C1經空氣開關ZK1、交流接觸器C1的常開觸點C1與輸出線端A，B，C連接，其中兩相上且位于空氣開關ZK1和交流接觸器C1的常開觸點C1之間的相路上并聯由停止開關TA、啟動開關QA和交流接觸器C1串聯而成的支路，啟動開關QA的兩端并聯有交流接觸器C1的常開觸點C1-1；輸入線端A2，B2，C2經空氣開關ZK2、交流接觸器C2的常開觸點C2與輸出線端A，B，C連接，其中兩相上且位于空氣開關ZK2和交流接觸器C2的常開觸點C2之間的相路上并聯由交流接觸器C2和交流接觸器C1的常閉觸點C1-2串聯而成的支路。本實用新型所述的殼體上設有九個接線端子，而控制電路中的輸入線端A1，B1，C1可與殼體上主電源的接線端子連接，輸入線端A2，B2，C2可與殼體上的備用電源的接線端子連接，而且安裝時，A1-A2，B1-B2，C1-C2必須相序相同。這樣，當主電源發生故障而不能給輸入線端A1，B1，C1供電時，備用電源自動切換并迅速投入，保障了負載的正常運行。本實用新型同樣適用于其它監控系統、水泵、風機等不能間斷供電的供電系統。
為了使人們及時發現故障，并及時維修，本實用新型所述的控制電路還包括輸出端分別與其中兩個輸出線端連接的報警支路，所述的報警支路包括由警鈴JL、交流接觸器C2的常開觸點C2-1和開關K的串聯支路，警鈴JL的兩端并聯有信號燈XD。
與現有技術相比，本實用新型結構簡單、使用方便、效果好，當只有一個電源控制的供電回路發生故障時，另一電源能自動切換并迅速投入，同時也可發出報警，使操作者及時發現故障并維修。
3 附圖說明

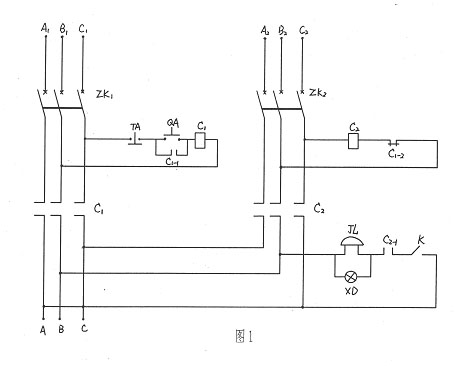

圖1為本實用新型的電路原理圖
4 具體實施方式
電源自動切換裝置，包括殼體及置于殼體內的控制電路，所述的控制電路包括與殼體上的接線端子相連的輸入線端A1，B1，C1和輸入線端A2，B2，C2、空氣開關ZK1，ZK2和交流接觸器C1，C2，輸入線端A1，B1，C1經空氣開關ZK1、交流接觸器C1的常開觸點C1與輸出線端A，B，C連接，其中兩相上且位于空氣開關ZK1和交流接觸器C1的常開觸點C1之間的相路上并聯由停止開關TA、啟動開關QA和交流接觸器C1串聯而成的支路，啟動開關QA的兩端并聯有交流接觸器C1的常開觸點C1-1；輸入線端A2，B2，C2經空氣開關ZK2、交流接觸器C2的常開觸點C2與輸出線端A，B，C連接，其中兩相上且位于空氣開關ZK2和交流接觸器C2的常開觸點C2之間的相路上并聯由交流接觸器C2和交流接觸器C1的常閉觸點C1-2串聯而成的支路。所述的控制電路還包括輸出端分別與其中兩個輸出線端連接的報警支路，所述的報警支路包括由警鈴JL、交流接觸器C2的常開觸點C2-1和開關K的串聯支路，警鈴JL的兩端并聯有信號燈XD。
具體實施時，在正常情況下，控制電路中的輸入線端A1，B1，C1與殼體上主電源的接線端子連接，輸入線端A2，B2，C2與殼體上的備用電源的接線端子連接，合上空氣開關ZK1、ZK2和報警支路上的開關K，然后按下啟動開關QA，交流接觸器C1得電吸合，其常開觸點C1和C1-1閉合，主電源向負載供電，備用電源處于等待狀態；當當輸入線端A1，B1，C1的電源跌落、保險燒壞、缺相或短路等故障停電后，交流接觸器C1失電釋放，其常開觸點C1和C1-1打開，負載失去主電源，同時交流接觸器C1的常閉觸點C1-2閉合，交流接觸器C2得電吸合，其常開觸點C2閉合，備用電源向負載供電，同時交流接觸器C2的常開觸點C2-1閉合，報警裝置報警。
當主電源故障處理完畢后，斷開空氣開關ZK2，交流接觸器C2失電釋放，然后合上空氣開關ZK2并按下啟動開關QA，交流接觸器C1得電吸合，主電源恢復供電，最后再合上空氣開關ZK2及開關K，恢復到初始狀態并處于等待。
5 發明人介紹：
鄭云瑞，男，41歲，機電工程師，山西蘭花集團公司伯方煤礦分公司機電二隊隊長，主要從事機電技術管理工作，多次受公司表彰，榮獲山西省“優秀青年技術創新能手”和“三晉技術能手”榮譽稱號。
|
|
