專利號：ZL 200720101500.X（實用新型專利）
發明人：鄭云瑞
1、技術領域
本實用新型涉及一種高壓電纜連接裝置，具體為一種適用于煤礦井下的高壓電纜連接器。
2、發明內容
本實用新型為了解決現有用于煤礦井下的高壓電纜連接裝置連接高壓電纜連接質量無法保障的問題，提供一種高壓電纜連接器。
本實用新型是采用如下技術方案實現的：高壓電纜連接器，包括筒體、固定于筒體兩端的喇叭咀，筒體內設有兩與筒體內壁一致的圓餅狀絕緣支撐，圓餅狀絕緣支撐上均勻開有三個通孔（即三個通孔開于同一圓周上，并相間120度），筒體的筒壁上開有電纜膠澆注口；喇叭咀上開有缺口，缺口處通過螺栓固定有壓線板。
為了便于安裝、拆卸方便，所述筒體由開有電纜膠澆注孔的中間筒和固定于中間筒兩端的連接件構成。為了使本連接器能適用于井下的潮濕環境，同時避免電纜接頭處爆炸所產生的火花濺出，而導致井下瓦斯爆炸，中間筒與連接件之間設有O型密封圈，喇叭咀與連接件之間設有金屬圈和密封圈。
同時考慮到電纜的不同類型（如：鎧裝電纜、四芯電纜），為方便接地，達到操作簡便的目的，連接件的內外壁上分別設有接地耳朵。電纜膠澆注口配有防爆蓋。
連接電纜時，首先依次將喇叭咀、金屬圈、密封圈、連接件套于需要連接的兩高壓電纜線上，然后把其中一電纜線的三相芯線分別穿過筒體內兩絕緣支撐上的三個通孔，把需要連接的兩高壓電纜的三相芯線用銅連管或鋁連管連接，并用油壓鉗壓緊，壓好后拖進筒體內，使連接處正好位于兩絕緣支撐之間，連好內接地或者外接地，將筒體、連接件、喇叭咀之間通過螺栓相互固定，然后將電纜線拉緊，并用喇叭咀處的壓線板把電纜壓緊，此時，筒體內的三相電纜間距相等，最后經電纜膠澆注口向筒體內灌入電纜膠，待電纜膠冷卻后壓緊澆注口的防爆蓋，至此，連接完成。
與現有技術相比，本實用新型在筒體內設置二個其上均部有三個通孔的絕緣支撐，將三相電纜芯線間隔一定距離支撐開，并在筒體內灌注電纜膠，避免了芯線間發生短路，極大程度上滿足了電纜連接的絕緣要求；多重的密封結構設置，避免了潮氣進入筒體內，亦避免由于電纜爆炸產生的火星濺出，防止高壓接地和短路狀況及井下瓦斯爆炸情況的出現。
本實用新型結構合理，操作方便，使用效果好，滿足了煤礦井下對高壓電纜連接的要求，可靠性高。
3、附圖說明

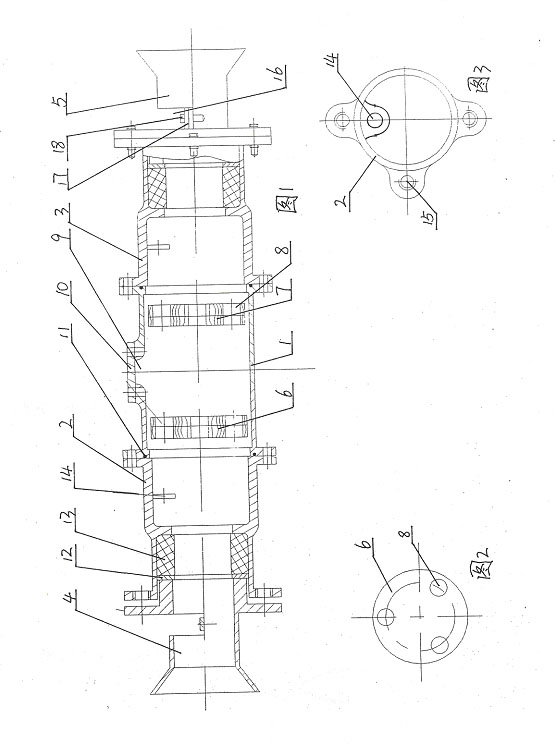

圖1為本實用新型的結構示意圖；
圖2為圓餅狀絕緣支撐的結構示意圖；
圖3為連接體的側視圖；
圖中：1-中間筒；2、3-連接體；4、5-喇叭咀；6、7-圓餅狀絕緣支撐；8-通孔；9-電纜膠澆注口；10-防爆蓋；11-O型密封圈；12-金屬圈；13-密封圈；14、15-接地耳朵；16-缺口；17-壓線板；18-螺栓。
4、具體實施方式
高壓電纜連接器，包括筒體、固定于筒體兩端的喇叭咀4、5，筒體內設有兩與筒體內壁一致的圓餅狀絕緣支撐6、7，圓餅狀絕緣支撐6、7上均勻開有三個通孔8，筒體的筒壁上開有電纜膠澆注口9；喇叭咀4、5上開有缺口16，缺口16處通過螺栓18固定有壓線板17。所述筒體由開有電纜膠澆注孔9的中間筒1和固定于中間筒1兩端的連接件2、3構成。中間筒1與連接件2、3之間設有O型密封圈11，喇叭咀4、5與連接件2、3之間設有金屬圈12和密封圈13。連接件2、3的內外壁上分別設有接地耳朵14、15。電纜膠澆注口9配有防爆蓋10。
具體實施時，為提高連接器整體的防爆性能，筒體1采用5英寸無縫鋼管制成；本實用新型所述高壓電纜連接器如要利用，只需把連接器兩頭電纜鋸斷，用氧氣燒開電纜膠，加熱后把電纜膠充分倒出，抽出原連接部分即可繼續使用。
5、發明人介紹：
鄭云瑞：男，1962年出生，機電工程師。山西蘭花集團公司伯方煤礦分公司機電副總，主要從事機電技術管理工作，多次受公司表彰，榮獲山西省“優秀青年技術創新能手”和“三晉技術能手”榮譽稱號。
