煤礦實時遠程監控裝置
專利號：ZL200820076532.3（實用新型）
主要發明人：刑波 李晉
1技術領域
本實用新型涉及煤礦安全監控裝置，具體是一種煤礦實時遠程監控裝置。
2背景技術
目前，各煤礦井下的安全監控數據只有在各公司局域網內才可查看，并且安全監控數據主要是通過生產安全監控中心的值班人員通過人工電話向相關領導、技術、生產等部門報告相關超限報警等情況，這樣的傳輸方式必然會由于一些人為或通信硬件故障等因素的影響，導致監控數據不能實時上報，不能及時排除隱患，最終造成煤礦事故的發生。
3發明內容
本實用新型為了解決目前煤礦安全監控數據不能實時上報的問題，提供了一種煤礦實時遠程監控裝置。
本實用新型是采用如下技術方案實現的：煤礦實時遠程監控裝置，包括通過井下以太網與井下監測裝置相連的進行信息采集、處理的PC機，還包括與PC機信號傳輸端口相連的無線通訊模塊，以及能與PC機無線通訊模塊進行短信交互的移動終端（如手機、掌上電腦PDA等）。
使用時，井下監測裝置將其實時采集的表征井下情況的安全監控數據經由井下以太網傳輸至PC機，PC機在相應軟件支持下，對由井下監測裝置采集到的安全監控數據（包括瓦斯?jié)舛?、二氧化碳濃度等等）進行分析、比較，當監控數據超過安全規范規定時，PC機將監控數據傳輸至無線通訊模塊，并驅動無線通訊模塊將監控數據編輯成短信，經由公共無線通信網絡發送至相關部門負責人、技術主管的手機或掌上電腦PDA上，使負責人能迅速作出指示，避免事故發生；另外，如井下監測裝置與PC機之間的線路發生故障，必然導致PC機在規定時間內無法接收到井下監控數據，此時，PC機同樣將表征故障線路的數據信號經由無線通訊模塊編輯成短信發送至相關部門負責人、技術主管的手機或掌上電腦PDA上，及時通知相關人員對故障線路進行維修；當排除線路故障后，PC機與井下監測裝置自動重新建立連接，并將線路恢復的信息以短信方式發送?？傊?，具有短信接收權限的負責人員能實時對井下安全監控數據、井下監控線路的狀況進行了解，尤其在監控數據超限、監控線路故障時，及時得到通知，進而迅速作出避免事故發生的指示。
與現有技術相比，本實用新型在PC機上增設無線通訊模塊，利用現有公共無線通信網，與井下安全生產負責人員的移動終端關聯，使負責人員能由其移動終端實時地、遠程地收發煤礦安全監控數據，能對井下狀況（如瓦斯?jié)舛瘸蓿?、線路傳輸故障實時發現、實時處理，從而為及時排除隱患贏得時間，確保安全生產，避免了原有不能異地實時接收安全監控數據的弊端，實現對安全生產監控實時動態、無地域限制的管理。
本實用新型結構簡單、合理，使用方便，實現了對井下生產環境狀況的實時監控。
4附圖說明

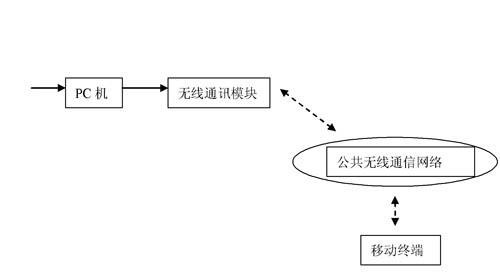

圖為本實用新型的結構示意圖；
5具體實施方式
煤礦實時遠程監控裝置，包括通過井下以太網與井下監測裝置相連的進行信息采集、處理的PC機，還包括與PC機信號傳輸端口相連的無線通訊模塊，以及能與PC機無線通訊模塊進行短信交互的移動終端（如手機、掌上電腦PDA等）。其中，無線通訊模塊是現有產品，能有市面購得，例如：CDMA、GSM、EDGE、TD-SCDMA等具有無線數據傳輸功能的通訊模塊。
6發明人介紹
刑波，男，現年30歲，大專，網絡工程師，現在伯方煤礦信息中心工作。
李晉，男，現年39歲，大專，1992年7月參加工作，中共黨員，高級企業信息管理師，現在伯方煤礦信息中心工作。
