燃煤鍋爐煙氣脫硫裝置
專利號：ZL200820077614.X（實用新型）
主要發明人： 栗中勝 李思民
1技術領域
本實用新型涉及煙氣脫硫領域，具體是一種適合中、小型合成氨廠使用的燃煤鍋爐煙氣脫硫裝置。
2背景技術
燃煤鍋爐產生的煙氣中，含有一定濃度的二氧化硫成份，是國家嚴格限制排放的大氣污染物，因此，鍋爐煙氣在排入大氣前，必須進行有效的脫硫，使二氧化硫濃度達到排放要求。合成氨廠在生產過程中一般都會形成一定量濃度較低的廢稀氨水，如直接排放掉，會導致環境污染，因此，可以利用稀氨水進行煙氣脫硫，但目前的氨水脫硫裝置存在結構復雜、脫硫效果欠佳等問題。
3發明內容
本實用新型為了解決現有氨水脫硫裝置存在的結構復雜、脫硫效果欠佳等問題，充分脫除鍋爐煙氣中的二氧化硫成分，提供了一種適合中、小型合成氨廠使用的燃煤鍋爐煙氣脫硫裝置。
本實用新型是采用如下技術方案實現的：燃煤鍋爐煙氣脫硫裝置，包括蒸發結晶塔、二氧化硫吸收塔、離心機，所述二氧化硫吸收塔包含頂部設有煙氣出口的塔體，塔體內沿塔壁由上至下設有若干層葉輪狀塔盤，相鄰兩層塔盤之間設有液體導流管，液體導流管傾斜設置，其頂端與上一塔盤外緣處設置的通孔連通固定，底端正對下一塔盤的中心，塔體的末層塔盤下方設有煙氣入口，頂層塔盤上方設有出口正對塔盤中央的入料管，塔體底部設有復用口和循環液出口，復用口經吸收循環泵與入料管連通；蒸發結晶塔包括頂部設有煙氣入口的塔體，塔體內設有導流篩板，煙氣入口處設有循環液噴淋管，塔體上導流篩板上方設有煙氣出口，導流篩板下方設有與羅茨風機相連的鼓風管，蒸發結晶塔的煙氣出口經管路、引風機與二氧化硫吸收塔的煙氣入口連通，塔體底部設有循環液入口、循環液出口、以及晶液出口，循環液入口經管路與二氧化硫吸收塔的循環液出口連通，循環液出口經管路、蒸發循環泵與循環液噴淋管連通，晶液出口經管路、離心給料泵與離心機的進料口連通，離心機的液體出口經管路與循環液出口連通。
本裝置的工作過程如下：
1、吸收：燃煤鍋爐煙氣除塵后的經由蒸發結晶塔的煙氣入口進入塔內，然后經由煙氣出口、引風機、二氧化硫吸收塔的煙氣入口將煙氣引入二氧化硫吸收塔塔內，煙氣經過葉輪狀塔盤由煙氣出口排空，煙氣經過葉輪狀塔盤時，形成煙氣旋轉氣流；同時，合成工段輸送來的稀氨水經入料管輸至頂層塔盤中央，被下部升起的煙氣旋轉氣流帶動形成旋流，使煙氣和稀氨水得以充分接觸，氨與二氧化硫在這一區域迅速反應，生成亞硫酸銨，亞硫酸銨與氨水的混合液，混合液沿塔壁下流，經由塔盤外緣處的通孔和液體導流管流至下一層塔盤的中央繼續重復上述反應過程；最后，亞硫酸銨與氨水的混合液經復用口由吸收循環泵泵入入料管與稀氨水混合，使氨水充分與煙氣中的二氧化硫反應，即對煙氣中的二氧化硫進行充分吸收；同時，利用二氧化硫吸收塔、蒸發結晶塔兩塔之間的壓差使亞硫酸銨與氨水的混合液經循環液出口、管路、蒸發結晶塔的循環液入口流入蒸發結晶塔塔內；
2、蒸發及分離：流入蒸發結晶塔內的亞硫酸銨與氨水的混合液，經循環液出口由蒸發循環泵泵入循環液噴淋管，使混合液在高溫?zé)煔庵袊娏芏拢诟邷責煔庵羞M(jìn)行循環蒸發，高溫?zé)煔饨?jīng)導流篩板進行液體分離，然后由煙氣出口經引風機引入二氧化硫吸收塔內，同時在蒸發結晶塔底部通過鼓風管鼓入空氣，使混合液中的亞硫酸銨氧化形成硫酸銨，隨著水份的不斷被蒸發，硫酸銨會逐步從混合液中結晶析出，在蒸發結晶塔塔底形成硫酸銨與混合液的晶液混合物，晶液混合物由晶液出口經離心給料泵輸至離心機內進行固液分離，固體經包裝后即為硫酸銨成品，離心機下液經由管路返回蒸發結晶塔內繼續循環蒸發。鍋爐煙氣在進脫硫裝置前，需首先進行除塵，避免在副產品—硫酸銨中混入過多雜質。
本實用新型利用稀氨水作吸收劑來脫除鍋爐煙氣中的二氧化硫成份，是氨法脫硫的一種。與現有技術相比，本實用新型設置二氧化硫吸收塔和蒸發結晶塔將二氧化硫的吸收與溶液的蒸發結晶分為兩部分進行，互不干擾，并在二氧化硫吸收塔內裝高效低阻的葉輪狀塔盤，使稀氨水充分與煙氣中的二氧化硫反應，提高了煙氣的脫硫率，本實用新型結構合理、簡單，脫硫效果好，適合在中、小型合成氨廠使用。
4附圖說明

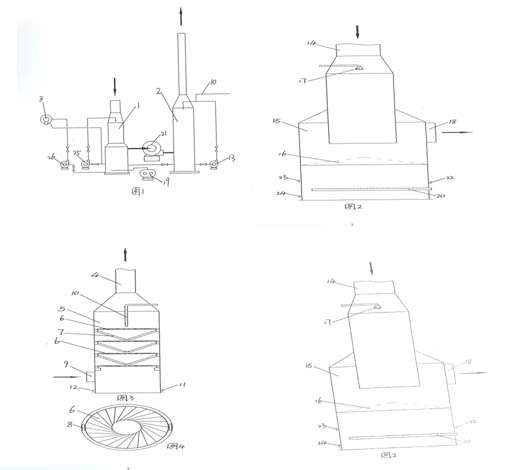

圖1為本實用新型的結構示意圖；
圖2為蒸發結晶塔的結構示意圖；
圖3為二氧化硫吸收塔的結構示意圖；
圖4為二氧化硫吸收塔內塔盤的結構示意圖；
圖中：1-蒸發結晶塔；2-二氧化硫吸收塔；3-離心機；4-煙氣出口；5-塔體；6-塔盤；7-液體導流管；8-通孔；9-煙氣入口；10-入料管；11-復用口；12-循環液出口；13-吸收循環泵；14-煙氣入口；15-塔體；16-導流篩板；17-循環液噴淋管；18-煙氣出口；19-羅茨風機；20-鼓風管；21-引風機；22-循環液入口；23-循環液出口；24-晶液出口；25-蒸發循環泵；26-離心給料泵。
5具體實施方式
如圖1-4所示，燃煤鍋爐煙氣脫硫裝置，包括蒸發結晶塔1、二氧化硫吸收塔2、離心機3，所述二氧化硫吸收塔2包含頂部設有煙氣出口4的塔體5，塔體5內沿塔壁由上至下設有若干層葉輪狀塔盤6，相鄰兩層塔盤6之間設有液體導流管7，液體導流管7傾斜設置，其頂端與上一塔盤6外緣處設置的通孔8連通固定，底端正對下一塔盤6的中心，塔體5的末層塔盤6下方設有煙氣入口9，頂層塔盤6上方設有出口正對塔盤6中央的入料管10，塔體5底部設有復用口11和循環液出口12，復用口11經吸收循環泵13與入料管10連通；蒸發結晶塔1包括頂部設有煙氣入口14的塔體15，塔體15內設有導流篩板16，煙氣入口14處設有循環液噴淋管17，塔體15上導流篩板16上方設有煙氣出口18，導流篩板16下方設有與羅茨風機19相連的鼓風管20，蒸發結晶塔1的煙氣出口18經管路、引風機21與二氧化硫吸收塔2的煙氣入口9連通，塔體15底部設有循環液入口22、循環液出口23、以及晶液出口24，循環液入口22經管路與二氧化硫吸收塔2的循環液出口12連通，循環液出口23經管路、蒸發循環泵25與循環液噴淋管17連通，晶液出口24經管路、離心給料泵26與離心機3的進料口連通，離心機3的液體出口經管路與循環液出口23連通。
工作過程如下：
1、吸收：燃煤鍋爐煙氣除塵后的經由蒸發結晶塔1的煙氣入口14進入塔內，然后經由煙氣出口18、引風機21、二氧化硫吸收塔2的煙氣入口9將煙氣引入二氧化硫吸收塔2塔內，煙氣經過葉輪狀塔盤6由煙氣出口4排空，煙氣經過葉輪狀塔盤6時，形成煙氣旋轉氣流；同時，合成工段輸送來的稀氨水經入料管10輸至頂層塔盤6中央，被下部升起的煙氣旋轉氣流帶動形成旋流，使煙氣和稀氨水得以充分接觸，氨與二氧化硫在這一區域迅速反應，生成亞硫酸銨，亞硫酸銨與氨水的混合液，混合液沿塔壁下流，經由塔盤6外緣處的通孔8和液體導流管7流至下一層塔盤6的中央繼續重復上述反應過程；最后，亞硫酸銨與氨水的混合液經復用口11由吸收循環泵13泵入入料管10與稀氨水混合，使氨水充分與煙氣中的二氧化硫反應，即對煙氣中的二氧化硫進行充分吸收；同時，利用二氧化硫吸收塔2、蒸發結晶塔1兩塔之間的壓差使亞硫酸銨與氨水的混合液經循環液出口12、管路、蒸發結晶塔的循環液入口22流入蒸發結晶塔塔內；
2、蒸發及分離：流入蒸發結晶塔1內的亞硫酸銨與氨水的混合液，經循環液出口23由蒸發循環泵25泵入循環液噴淋管17，使混合液在高溫?zé)煔庵袊娏芏?，在高溫?zé)煔庵羞M(jìn)行循環蒸發，高溫?zé)煔饨?jīng)導流篩板16進行液體分離，然后由煙氣出口18經引風機21引入二氧化硫吸收塔2塔內，同時在蒸發結晶塔1底部通過鼓風管20鼓入空氣，使混合液中的亞硫酸銨氧化形成硫酸銨，隨著水份的不斷被蒸發，硫酸銨會逐步從混合液中結晶析出，在蒸發結晶塔1塔底形成硫酸銨與混合液的晶液混合物，晶液混合物由晶液出口24經離心給料泵26輸至離心機3內進行固液分離，固體經包裝后即為硫酸銨成品，離心機3下液經由管路返回蒸發結晶塔1內繼續循環蒸發。
6發明人介紹：
栗中勝，男，1955年生, 高中學歷, 化工分公司常務副總經理。
李思民，男，1965年生，本科學歷，化工工程師，現任化工分公司總工程師
|
|
