專利號：ZL200920104107.5（實用新型）
專利發明人：張廷民
技術領域
本實用新型涉及煤炭輔助輸送裝置，具體是一種槽式螺旋形塊煤防墜損器。
背景技術
煤炭是工業的糧食。其中，無煙塊煤（粒徑大于或等于13mm）是化肥化工工業的重要原料，保持一定粒度，控制其限下具有非常重要的意義，尤其是在采掘、運輸、篩選、加工、儲藏等環節中應最大限度地減少塊煤的損失量，而運輸過程中的墜落是繼采掘之后塊煤受損的最重要的一個環節，受損率約占后繼環節的60%-70%。在普氏系數f值一定、墜落高度一定的情況下，據初步統計其墜損率分別為：混煤達到5%-10%；塊煤達到8%-15%。另外普氏系數f值越小或墜落高度越大則墜損率就越大。而塊煤的價格高出沫煤300～400元，這將直接影響到煤炭企業的經濟效益，因此必須采取有力措施加以解決。而目前就煤炭生產企業的情況分析來看，煤炭生產企業的塊煤防墜損措施很不健全，即使有，防墜損效果也很不理想，特別是落差較大的運輸或儲藏環節，如井底煤倉、地面筒倉和篩（洗）選落地等甚至沒有防墜損措施。
發明內容
本實用新型為了完善煤炭生產企業的塊煤防墜損措施，提供了一種槽式螺旋形塊煤防墜損器。
本實用新型是采用如下技術方案實現的：槽式螺旋形塊煤防墜損器，包括固定支架、沿固定支架螺旋繞置的螺旋溜槽。
螺旋溜槽沿固定支架外側以外螺旋結構設置，如附圖1所示，該結構一般用于露天或一面靠近建筑體或無建筑體的情況；
或者所述固定支架為筒狀結構架，螺旋溜槽沿筒狀結構架內側以內螺旋結構設置，如附圖2所示，該結構一般用于井下煤倉或地面筒倉內，筒狀結構架一般沿井下煤倉或地面筒倉內壁設置。
與現有技術相比，本實用新型所述塊煤防墜損器的設置使得塊煤能沿螺旋溜槽由上至下以滑行方式輸送，而不是以自由落體運動的墜落輸送，因此，實現了塊煤由高處向下方輸送過程中防墜損的目的，大大減少了塊煤的限下率。
本實用新型結構簡單、合理，塊煤防墜損效果好，使用后，塊煤率高，塊煤限下率低。
附圖說明

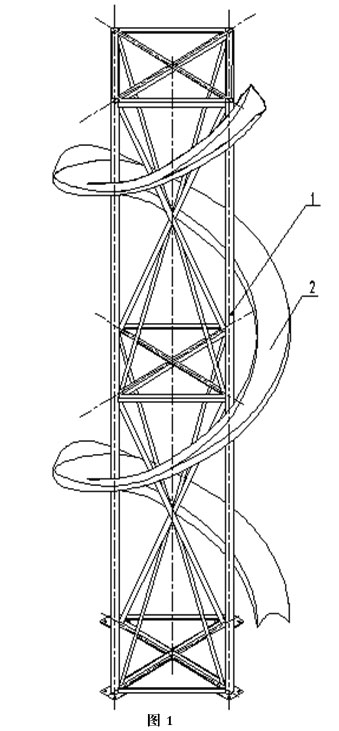

圖1為本實用新型的一種結構示意圖；

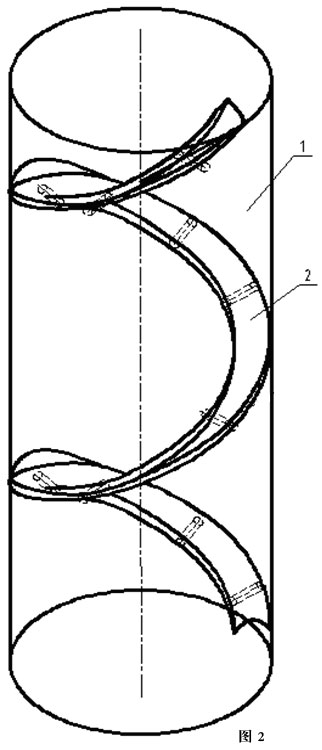

圖2為本實用新型的另一種結構示意圖；

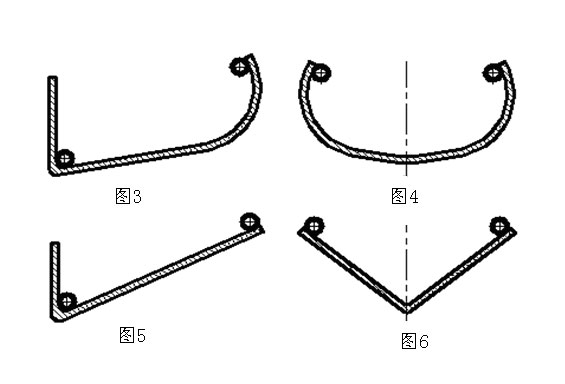

圖3為螺旋溜槽的一種槽形截面；
圖4為螺旋溜槽的另一種槽形截面；
圖5為螺旋溜槽的第三種槽形截面；
圖6為螺旋溜槽的第四種槽形截面；
圖中：1-固定支架；2-螺旋溜槽，3-暖氣管。
具體實施方式
槽式螺旋形塊煤防墜損器，包括固定支架1、沿固定支架1螺旋繞置的螺旋溜槽2。螺旋溜槽2沿固定支架1外側以外螺旋結構設置；或者所述固定支架1為筒狀結構架，螺旋溜槽2沿筒狀結構架內側以內螺旋結構設置。
具體實施時，螺旋溜槽2以一定厚度的鋼板為材料進行制作，其槽形、大小要根據實際情況而定的，如圖3-6所示，槽形可以半U型、U型、半V型、V型，螺旋溜槽2與固定支架1的具體固定方式視實際情況進行設計；考慮到輸煤量及落煤高度的大小，沿固定支架1螺旋繞置的螺旋溜槽2可以是單螺旋結構或雙螺旋結構，單螺旋結構適用于量小的情況，雙螺旋結構適用于量大、落差大的情況；另外，如圖3-6所示，為了實現螺旋溜槽2的防凍，螺旋溜槽2的槽底和或槽沿固定有沿螺旋溜槽2設置的暖氣管3，由螺旋溜槽2自身作為了暖氣管3的散熱片，不但保持了一定的整體性，而且可以確保本實用新型所述槽式螺旋形塊煤防墜損器在零度以下能正常生產、儲裝和運輸。
經試用證明，本實用新型所述槽式螺旋形防墜損器的防損效果非常明顯，以f值為1.5左右為例，在高度15~20m的情況下，混煤和塊煤的墜損率經初步測算分別為5%~10%和8%~15%，其效果直接反映在經濟效益方面。根據目前的現狀將塊煤率提高3~5個百分點是完全可行的，經濟效益是非?？捎^的。
權利要求書
1、一種槽式螺旋形塊煤防墜損器，其特征在于：包括固定支架（1）、沿固定支架（1）螺旋繞置的螺旋溜槽（2）。
2、根據權利要求1所述的槽式螺旋形塊煤防墜損器，其特征在于：螺旋溜槽（2）沿固定支架（1）外側以外螺旋結構設置。
3、根據權利要求1所述的槽式螺旋形塊煤防墜損器，其特征在于：所述固定支架（1）為筒狀結構架，螺旋溜槽（2）沿筒狀結構架內側以內螺旋結構設置。
4、根據權利要求1或2或3所述的槽式螺旋形塊煤防墜損器，其特征在于：螺旋溜槽（2）的槽底和或槽沿固定有沿螺旋溜槽（2）設置的暖氣管（3）。
說明書摘要
本實用新型涉及煤炭輔助輸送裝置，具體是一種槽式螺旋形塊煤防墜損器。完善了煤炭生產企業的塊煤防墜損措施，該槽式螺旋形塊煤防墜損器包括固定支架、沿固定支架螺旋繞置的螺旋溜槽。螺旋溜槽沿固定支架外側以外螺旋結構設置；或者所述固定支架為筒狀結構架，螺旋溜槽沿筒狀結構架內側以內螺旋結構設置。本實用新型結構簡單、合理，塊煤防墜損效果好，使用后，塊煤率高，塊煤限下率低。
|
|
