專利號：ZL200920102620.0（實用新型）
專利發明人：魏朝陽 程雁明
技術領域
本實用新型涉及一種皮帶機上物料檢測的裝置。
背景技術
隨著自動化水平的提高，各種鍋爐上大量采用皮帶機式給煤機，此種給煤機經常由于電機跳閘或原料煤結塊堵塞造成斷料現象，致使皮帶機給料中斷，導致鍋爐爐溫下降結疤，甚至造成停爐現象。通常采用紅外線檢測儀或同位素檢測儀進行檢測，但此類產品價位較高，抗干擾能力也較差。
發明內容
本實用新型目的就是克服上述現有技術的不足，提供一種價位較低、抗干擾能力強的開關量輸出式皮帶機料位檢測器。
本實用新型包括有殼體、連動桿、檢測桿及測料頭、轉動軸、行程開關和彈簧。殼體位于皮帶機上方，檢測桿和連動桿后端分別固定安裝在轉動軸的兩端，轉動軸通過軸承裝在殼體上；彈簧一端固定在固定點上，另一端牽動連動桿前端；行程開關裝在連動桿前端下方處的殼體上，行程開關與接線端子連接；固定點和接線端子均設在殼體上；測量桿位于殼體外面，其他部件均安裝于殼體內。測料頭裝在檢測桿的前端。
當皮帶機皮帶上沒有物料時，檢測桿依靠彈簧的拉力，其測料頭與皮帶機皮帶直接接觸，在實際運行中表示皮帶機斷料，此時同軸固定的連動桿的前端緊碰行程開關，觸使行程開關接通，接線端子輸出閉合信號。當皮帶機皮帶上有物料正常運行時，物料對檢測桿產生向上的位移力，檢測桿克服彈簧拉力向上位移，連接在轉動軸另一側的連動桿隨之做同方向的向上的位移，連動桿前端離開行程開關，使行程開關斷開，接線端子輸出斷開信號。
接線端子輸出標準的開關量信號，用戶可根據情況，自行串接單回路閃光報警器，或直接接入集散控制系統，實行正常料位指示和斷料報警。
本實用新型適用于各供料裝置皮帶機的物料檢測。本實用新型結構簡單，使用方便，容易安裝維護，不需要進行專門的培訓，生產成本低，抗干擾能力強。檢測部件采用機械位移式，隨著物料高低產生位移的變化而檢測，檢測準確性較高，精確度可達0.5級，使用周期可達5年以上。
附圖說明

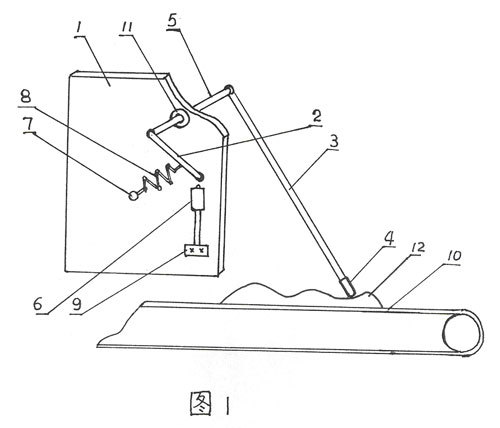

圖1為本實用新型結構示意圖。
圖中：1、殼體，2、連動桿，3、檢測桿，4、測料頭，5、轉動軸，6、行程開關，7、固定點，8、彈簧，9、接線端子，10、皮帶機皮帶，11、軸承，12、物料。
具體實施方式
轉動軸5通過軸承11裝在殼體1上。檢測桿3和連動桿2后端均采用螺母固定在轉動軸5兩端，固定靈活，拆卸方便。連動桿2前端與行程開關6兩者之間的距離或位置均可調，可根據皮帶機給料量的多少進行調節，皮帶機給料量較少時距離調節近點，皮帶機給料量較多時距離調節遠點，以滿足不同用戶的需求。用戶可根據情況，通過接線端子9自行串接單回路閃光報警器，或直接接入集散控制系統，實行正常料位指示和斷料報警。
檢測桿3前端的測料頭4采用防粘料塑料，可以有效防止物料12粘結在測料頭4上造成測量誤差。當測料頭4磨損嚴重時，可拆下進行更換。殼體1可根據防爆場所等級要求采用不同規格的防爆外殼，滿足各種防爆等級要求，適合用于各類爆炸氣體場合。
發明人介紹
魏朝陽，1978年出生，畢業于太原化學工業學校，化肥廠儀控車間主任。
|
|
