專利號：ZL200920102617.9（實用新型）
專利發明人：趙文亮 司建軍
技術領域
本實用新型涉及一種羅茨機上用的自動止回閥。
背景技術
羅茨機是化肥企業常用的設備，在日常生產中，因脫硫系統阻力大，風機加壓高，靜電除焦效果差，風葉上經常沾有一層煤焦油與硫磺混合物，使風葉間隙減小。如果變電站供電不穩定，以及壓縮機突然跳閘，使羅茨機出口壓力升高，導致羅茨機過流后跳閘，會出現羅茨機打碎風葉和機殼的現象。為了解決這個問題，有的在羅茨機出口總管上加安全水封，壓縮機跳閘后，使水封沖破，減輕羅茨機出口壓力。但是解決不了羅茨機單機突然跳閘后，風葉、機殼被打壞的現象。
發明內容
本實用新型目的就是克服上述現有技術的不足，提供一種可防止風葉及機殼被打壞、檢修方便的羅茨機上用的自動止回閥。
本實用新型包括有閥座、閥體、閥板、回轉軸和軸承座；閥體上設有用于檢修閥板或更換油封軸承的檢修孔，回轉軸采用滾柱軸承，在滾柱軸承與介質接觸端加設有骨架油封，為了防止油封老化造成煤氣泄漏，在軸承外加設密封蓋一般采用兩至三個骨架油封。閥板的開啟度一般不大于70度。
本實用新型適合于在立式或者臥式羅茨機上使用。在羅茨機出口處加上該自動止回閥，投資小，檢修方便，可防止風葉及機殼等被打壞，使工藝流程更趨完善，設備運行更趨穩定，操作更加方便，本實用新型結構簡單，可有效保證羅茨機的穩定高效運行，保證生產的長時間穩定運行，同時也大大降低了生產成本。
附圖說明

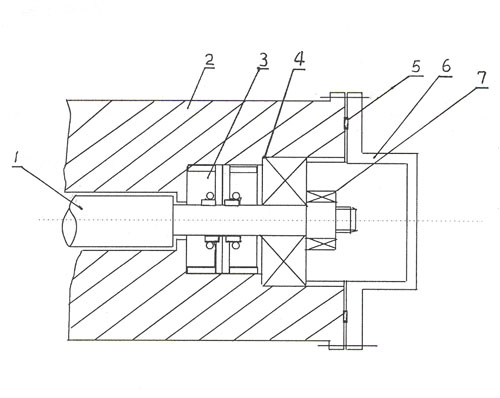

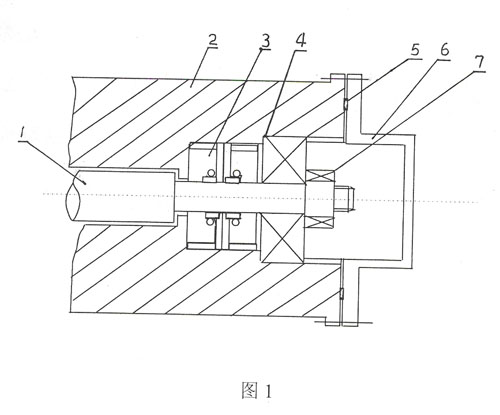

圖1是本實用新型軸端剖視圖。
圖中：1、回轉軸，2、軸承座，3、骨架油封，4、滾柱軸承，5、密封墊，6、密封蓋，7、軸頭螺母。
具體實施方式
因羅茨機出口管道安裝的位置不同，本實用新型安裝時要求的安裝位置也有所不同。在橫管上安裝時要求檢修孔必須向上，在豎管上安裝時檢修孔可靈活調整，安裝在便于檢修的位置。在安裝過程中，可根據具體情況決定安裝位置，一方面要考慮便于定期檢查，另一方面要考慮閥本身的安裝要求，這樣才能確保閥的止回效果。
|
|
