專利號：ZL200920104102.2（實用新型）
專利發明人：于志鋒
技術領域
本實用新型涉及帶式輸送機，具體是一種用于監測帶式輸送機工況、以便采取相應措施的智能型帶式輸送機保護裝置。
背景技術
帶式輸送機是一種摩擦驅動以連續方式運輸物料的機械。其作用是將物料在一定的輸送線上，從最初的供料點到最終的卸料點間形成一種物料的輸送流程。它既可以進行碎散物料的輸
送，也可以進行成件物品的輸送。除進行純粹的物料輸送外，還可以與各工業企業生產流程中的工藝過程的要求相配合，形成有節奏的流水作業運輸線。因此，廣泛應用于現代化的各種工業企業中，如：礦山的井下巷道、礦井地面運輸系統、露天采礦場及選礦廠。
但是由于長期運行和其他方面的問題，帶式輸送機時有故障發生，甚至造成事故。因此為了保證帶式輸送機的安全可靠運轉，必須對其實施進行工況監測，以便及時發現設備運行中存在的故障并排除，避免惡性事故的發生，把故障造成的損失降低到最小程度。
發明內容
本實用新型為了時刻監測帶式輸送機的運行工況，以便及時發現帶式輸送機運行中存在的故障并排除，以保證帶式輸送機的安全可靠運轉，提供了一種智能型帶式輸送機保護裝置。
本實用新型是采用如下技術方案實現的：智能型帶式輸送機保護裝置，包括PLC控制器、狀況采樣單元、狀況顯示單元和執行單元；所述狀況采樣單元包含輸出端與PLC控制器輸入端口連接的：設置于帶式輸送機主滾筒（即主動滾筒）軸承處的溫度傳感器、設置于主滾筒上方的煙感探測器、設置于帶式輸送機轉載位置上方的堆煤傳感器、設置于驅動滾筒（即從動滾筒）的轉速傳感器、以及分設于帶式輸送機皮帶兩側的跑偏傳感器；所述狀況顯示單元包含溫度狀況指示燈D1、煙霧狀況指示燈D2、堆煤狀況指示燈D3、打滑狀況指示燈D4、跑偏狀況指示燈D5，各指示燈的供電回路中分別串聯有PLC控制器的常開接點Ki，i=1、2、3、4、5；所述執行單元包含繼電器J2、與繼電器J2并聯的聲光報警器BJ、與溫度狀況指示燈D1并聯的繼電器J1，繼電器J2的供電回路中串聯有PLC控制器的常開接點K6，繼電器J2的常閉觸點J2-1串聯于帶式輸送機開關控制回路中，繼電器J1的常開觸點J1-1串聯于帶式輸送機自動灑水裝置的電磁閥控制回路中。
使用時，狀況采樣單元中：溫度傳感器用以監測帶式輸送機主滾筒（即主動滾筒）軸承處的溫度；煙感探測器用以監測帶式輸送機主滾筒上方的煙霧狀況；溫度傳感器和煙霧傳感器的設置目的是為了對帶式輸送機實現火災監測；堆煤傳感器用以監測帶式輸送機是否發生堆煤狀況；轉速傳感器用以監測帶式輸送機的皮帶是否發生打滑狀況；跑偏傳感器用以判斷帶式輸送機皮帶是否跑偏；當上述傳感器監測到狀況發生時，即會向PLC控制器輸出相應信號，由PLC控制器控制相應的常開接點閉合，進而驅動狀況顯示單元中相應的狀況指示燈發光，用以指示出帶式輸送機發生何種故障；同時，PLC控制器閉合串聯于繼電器J2的供電回路中的常開接點，繼電器J2和聲光報警器得電，聲光報警器報警，繼電器J2的串聯于帶式輸送機開關控制回路中的常閉觸點J2-1斷開，帶式輸送機開關控制回路斷路，帶式輸送機停止運行；其中，在溫度狀況指示燈D1發光的同時，與溫度狀況指示燈D1并聯的繼電器J1也同時得電，其串聯于帶式輸送機自動灑水裝置電磁閥控制回路中的常開觸點J1-1閉合，控制自動灑水裝置的電磁閥動作，由自動灑水裝置對超溫點（即主滾筒）進行降溫防止火災發生。所述溫度傳感器、煙感探測器、堆煤傳感器、轉速傳感器、以及跑偏傳感器皆是現有產品，可由市面購得。
另外，PLC控制器的輸入端還設置有急停按鍵K7，即在緊急狀況下，帶式輸送機未能停止運行時，處于本裝置就近位置的工作人員可以按動本裝置上的急停按鍵K7，給PLC控制器一個急停信號，PLC控制器閉合串聯于繼電器J2的供電回路中的常開接點K6，繼電器J2和聲光報警器BJ得電，聲光報警器BJ報警，繼電器J2的串聯于帶式輸送機開關控制回路中的常閉觸點J2-1斷開，帶式輸送機開關控制回路斷路，帶式輸送機停止運行；
設置于驅動滾筒的轉速傳感器的供電回路中串聯有帶式輸送機開關控制回路中接觸器的輔助觸點K8；帶式輸送機開關控制回路中接觸器的輔助觸點K8的狀態始終是與接觸器的主觸點的狀態一致，即在帶式輸送機正常運行狀態下，輔助觸點K8閉合，轉速傳感器對驅動滾筒的轉速進行檢測，如有輸出，則說明帶式輸送機的驅動滾筒工作狀態正常，反之，驅動滾筒停轉，皮帶打滑，帶式輸送機需要停運；如帶式輸送機未運行，輔助觸點K8處于斷開狀態，轉速傳感器不工作，但本實用新型所述保護裝置仍可對其它方面（溫度、煙霧）進行監測。
與現有技術相比，本實用新型采用多傳感器對帶式輸送機的工礦進行監測，能夠及時發現帶式輸送機運行中存在的故障，并以指示燈直觀顯示，便于故障排除，避免惡性事故的發生，把故障造成的損失降低到最小程度。實現了帶式輸送機的煤位保護、速度保護、跑偏保護、急停保護、煙霧保護、超溫報警等綜合保護。
附圖說明

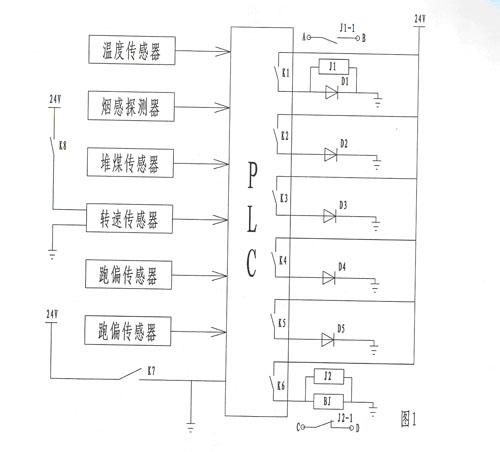

圖1為本實用新型的電路原理圖；
具體實施方式
智能型帶式輸送機保護裝置，包括PLC控制器、狀況采樣單元、狀況顯示單元和執行單元；所述狀況采樣單元包含輸出端與PLC控制器輸入端口連接的：設置于帶式輸送機主滾筒（即主動滾筒）軸承處的溫度傳感器、設置于主滾筒上方的煙感探測器、設置于帶式輸送機轉載位置上方的堆煤傳感器、設置于驅動滾筒（即從動滾筒）的轉速傳感器、以及分設于帶式輸送機皮帶兩側的跑偏傳感器；所述狀況顯示單元包含溫度狀況指示燈D1、煙霧狀況指示燈D2、堆煤狀況指示燈D3、打滑狀況指示燈D4、跑偏狀況指示燈D5，各指示燈的供電回路中分別串聯有PLC控制器的常開接點Ki，i=1、2、3、4、5；所述執行單元包含繼電器J2、與繼電器J2并聯的聲光報警器BJ、與溫度狀況指示燈D1并聯的繼電器J1，繼電器J2的供電回路中串聯有PLC控制器的常開接點K6，繼電器J2的常閉觸點J2-1串聯于帶式輸送機開關控制回路中，繼電器J1的常開觸點J1-1串聯于帶式輸送機自動灑水裝置的電磁閥控制回路中。PLC控制器的輸入端還設置有急停按鍵K7；設置于驅動滾筒的轉速傳感器的供電回路中串聯有帶式輸送機開關控制回路中接觸器的輔助觸點K8。具體實施時，PLC控制器選用西門子公司S７-200型PLC控制器，結構小巧，可靠性高，運行速度快，繼承和發揮了它在大中型PLC領域的技術優勢，有極豐富的指令集，具有強大的多種集成功能和實時特性，配有功能豐富的擴展模塊，性能價格比非常高，在各行業中的應用非常廣泛。
權利要求書
1、一種智能型帶式輸送機保護裝置，其特征在于：包括PLC控制器、狀況采樣單元、狀況顯示單元和執行單元；所述狀況采樣單元包含輸出端與PLC控制器輸入端口連接的：設置于帶式輸送機主滾筒軸承處的溫度傳感器、設置于主滾筒上方的煙感探測器、設置于帶式輸送機轉載位置上方的堆煤傳感器、設置于驅動滾筒的轉速傳感器、以及分設于帶式輸送機皮帶兩側的跑偏傳感器；所述狀況顯示單元包含溫度狀況指示燈D1、煙霧狀況指示燈D2、堆煤狀況指示燈D3、打滑狀況指示燈D4、跑偏狀況指示燈D5，各指示燈的供電回路中分別串聯有PLC控制器的常開接點Ki，i=1、2、3、4、5；所述執行單元包含繼電器J2、與繼電器J2并聯的聲光報警器BJ、與溫度狀況指示燈D1并聯的繼電器J1，繼電器J2的供電回路中串聯有PLC控制器的常開接點K6，繼電器J2的常閉觸點J2-1串聯于帶式輸送機開關控制回路中，繼電器J1的常開觸點J1-1串聯于帶式輸送機自動灑水裝置的電磁閥控制回路中。
2、根據權利要求1所述的智能型帶式輸送機保護裝置，其特征在于：設置于驅動滾筒的轉速傳感器的供電回路中串聯有帶式輸送機開關控制回路中接觸器的輔助觸點K8。
3、根據權利要求1所述的智能型帶式輸送機保護裝置，其特征在于：PLC控制器的輸入端還設置有急停按鍵K7。
說明書摘要
本實用新型涉及帶式輸送機，具體是一種智能型帶式輸送機保護裝置。能監測帶式輸送機工況，以便采取相應措施排除故障，包括PLC控制器、狀況采樣單元、狀況顯示單元、執行單元；狀況采樣單元含用于監測：溫度、煙感、堆煤、轉速、跑偏的傳感器；狀況顯示單元含與上述傳感器對應的指示燈；執行單元含繼電器J1、J2、聲光報警器，繼電器J2常閉觸點串聯于帶式輸送機開關控制回路中，繼電器J1常開觸點串聯于帶式輸送機自動灑水裝置的電磁閥控制回路中；各指示燈及繼電器J2的供電回路中分別串聯有PLC控制器的常開接點。以多傳感器監測帶式輸送機工礦，及時發現運行故障，以指示燈顯示，便于故障排除，降低故障造成的損失，實現帶式輸送機的綜合保護。
發明人介紹
于志峰, 男，1977年生，機電專業，唐安煤礦機電科技術員。
|
|
